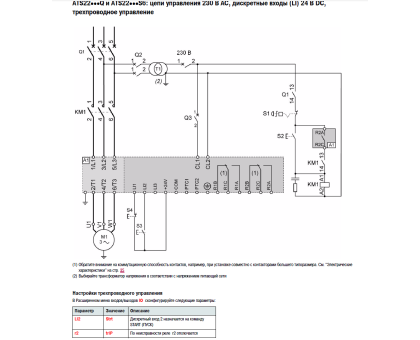

ATS22C11Q плавний пуск 55 кВт пристрій плавного пуску 110А Schneider Electric

Основні характеристики Серія
Altistart 22

Тип продукту
Пристрій плавного пуску

призначення продукту
асинхронні електродвигуни

Спеціальна область застосування продукту
Pumps and fans

найменування компонента
ATS22

число фаз
3 фази

номінальна напруга живлення [Us]
230 ... 440 В - 15 ... 10%

потужність двигуна, кВт
39 кВт 230 В AC 50 / 60Hz
55 кВт 400 V AC 50 / 60Hz
55 кВт 440 В

заводська настройка струму
100 А

розсіює потужність, Вт
73 Вт для стандартних додатків

Категорія застосування
AC-53A

тип пуску
Пуск з контролем моменту (токограніченіе 3,5 In)

номінал пускача IcL
110 А для з'єднання в лінії живлення двигуна для стандартних додатків

Ступінь захисту IP
IP20

Додаткові характеристики стиль збірки
З радіатором

Наявність доступних опцій
вбудований байпас

Межі напруги харчування
195 ... 484 В

частота мережі живлення
50 ... 60 Hz - 10 ... 10%

частота мережі
45 ... 66 Гц

приєднання пристрою
В лінії живлення двигуна
Послідовно до кожної обмотці двигуна

напруга ланцюга управління
230 V - 15 ... 10% 50/60 Гц

споживання ланцюга управління
20 Вт

кількість дискретних виходів
2

тип дискретного виходу
Релейні виходи R1 230 V робота, сигнал тривоги, відключення, зупинений, неостановленное, запуск, готовий перемикання
Релейні виходи R2 230 V робота, сигнал тривоги, відключення, зупинений, неостановленное, запуск, готовий перемикання

мінімальний комутований струм
100 мА в 12 В пост. ток (релейні виходи)

макс. комутований струм
5 А 250 В пер. ток резистивні 1 релейні виходи
5 А 30 В пост. ток резистивні 1 релейні виходи
2 А 250 В пер. ток індуктивності. 0,4 20 мс релейні виходи
2 А 30 В пост. ток індуктивності. 7 мс релейні виходи

кількість дискретних входів
3

тип дискретного входу
(LI1, LI2, LI3) логічний, 5 мА 4.3 кОм

напруга дискретного входу
24 V <= 30 V

тип дискретних входів
Позитивна логіка LI1, LI2, LI3 при Стані 0: <5 В і <= 2 mA при Стані 1:> 11 В,> = 5 mA

вихідний струм
0,4 ... 1 Icl регулюємо.

вхід датчика PTC
750 Ом

Протокол порту обміну даними
Modbus

Тип з'єднувача
1 RJ45

канал обміну даними
послідовний

фізичний інтерфейс
RS485 многоточечная

Швидкість передачі
4800, 9600 або 19200 біт / с

змонтоване пристрій
31

тип захисту
Обрив фази: лінія
Тепловий захист: двигун
Тепловий захист: пускач

маркування
CE

Тип охолодження
Примусить. конвекція

робоче положення
Вертикальний +/- 10 градусів

висота
356 мм

Ширина
150 мм

глибина
229,5 мм

Вага нетто
18 кг

Motor power range AC-3
30 ... 50 kW at 200 ... 240 V 3 phases
55 ... 100 kW at 380 ... 440 V 3 phases
