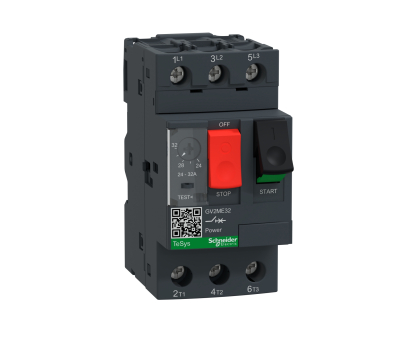

GV2ME32 автомат захисту двигуна 24...32А Schneider Electric

GV2ME32 автомат захисту двигуна 24...32А Schneider Electric

Основні характеристики
Серія TeSys GV2
TeSys Deca
TeSys Deca
Коротка назва пристрою GV2ME
Найменування продукту TeSys GV2
TeSys Deca
Тип продукту Motor circuit breaker
Область застосування Motor protection
Технологія розчеплювача Термомагнітний
додаткові характеристики
Опис полюсів 3P
Тип мережі Змінний струм
Категорія застосування AC-3 відповідно до IEC 60947-4-1
Категорія А відповідно до IEC 60947-2
Частота мережі 50/60 Гц відповідно до IEC 60947-4-1
Спосіб встановлення 35 мм симетрична DIN-рейка: закріплені
Панель: пригвинчений (with adaptor plate)
Робоче становище Будь-яке становище
Потужність двигуна, кВт 15 кВт 400/415 В Змінний струм 50/60 Гц
18,5 кВт в 500 В Змінний струм 50/60 Гц
22 кВт в 690 В Змінний струм 50/60 Гц
Вимикальна здатність 3 МВ Icu в 690 В Змінний струм 50/60 Гц відповідно до IEC 60947-2
50 МВ Icu в 230/240 V Змінний струм 50/60 Гц відповідно до IEC 60947-2
6 МВ Icu в 440 В Змінний струм 50/60 Гц відповідно до IEC 60947-2
4 МВ Icu в 500 В Змінний струм 50/60 Гц відповідно до IEC 60947-2
10 МВ Icu в 400/415 В Змінний струм 50/60 Гц відповідно до IEC 60947-2
[Icu] номінальна гранична
найбільша відключаюча
здатність (на к.з.)
100 дБм 230/240 V Змінний струм 50/60 Гц відповідно до IEC 60947-2
75 дБм у 690 В Змінний струм 50/60 Гц відповідно до IEC 60947-2
75 дБм в 500 В Змінний струм 50/60 Гц відповідно до IEC 60947-2
50 дБм 400/415 В Змінний струм 50/60 Гц відповідно до IEC 60947-2
50 дБм в 440 В Змінний струм 50/60 Гц відповідно до IEC 60947-2
Тип керування Кнопка
[In] номінальний струм 32 А
Thermal protection adjustment
range
24...32 А
Струм спрацьовування
електромагнітний розчіп
416 А
[Ue] номінальне робоче
напруга
690 В Змінний струм 50/60 Гц відповідно до IEC 60947-2
Номінальну напругу
ізоляції
690 миля Змінний струм 50/60 Гц відповідно до IEC 60947-2
[Ith] умовний тепловий струм на
відкритому повітрі
32 А відповідно до IEC 60947-4-1
[Up] номінальне імпульсне
витримуване на
6 кВ відповідно до IEC 60947-2
Потужність, що розсіюється одним
полюсом
2,5 В
Механічна зносостійкість 100000 цикли
Електрична зносостійкість 100000 цикли для AC-3 в 415 В
415 В
Максимальна частота
комутації
25 цикл/год
Стандартне застосування Безперервна згідно IEC 60947-4-1
Момент затяжки 1,7 Нм у гвинтовий затискач
Механічна стійкість Удари: 30 g (ном.) відповідно до IEC 60068-2-27
Вібрації: 5 g (ном.), 5...150 Гц відповідно до IEC 60068-2-6
Чутливість до обриву
фази
Так, відповідно до IEC 60947-4-1
