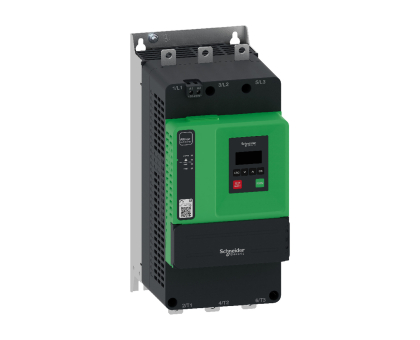

ATS430C17S6 плавний пуск 90 кВт, 170A Schneider Electric
| Розділ | Параметр | Значення |
|---|---|---|
| 1. Загальні дані | Модель | ATS430C17S6 |
| Серія | Altivar Soft Starter ATS430 | |
| Тип | Пристрій плавного пуску (Soft Starter) | |
| Напрямок обертання | Один напрямок | |
| Байпас | Вбудований внутрішній байпас | |
| 2. Електричні характеристики (силова частина) | Робоча напруга (Ue) | 208 … 600 В AC, 3-фазна |
| Частота мережі | 50 / 60 Гц | |
| Номінальний струм Ie (при 40 °C) | 170 A | |
| Макс. пусковий струм | Приблизно 3–5 × Ie (регульований) | |
| Час розгону (пуск) | 1 … 60 с (регульований) — типовий для серії ATS430 | |
| Час зупинки (гальмування) | 1 … 60 с (регульований) — типовий для серії ATS430 | |
| 3. Потужність двигуна | При 230 В | ≈ 45 кВт |
| При 400 В | ≈ 90 кВт | |
| Можливий діапазон потужності | 45 … 110 кВт (залежить від напруги та навантаження) | |
| 4. Живлення керування | Напруга керування (AC) | 110 … 230 В AC |
| Напруга керування (DC) | 24 В DC (опціонально) | |
| 5. Функції керування | Контроль крутного моменту | Так — “Torque Control System” (TCS) |
| Обмеження пускового струму | Так | |
| Плавний розгін | Так | |
| Плавна зупинка | Так | |
| Моніторинг стану | Так — вбудований (стан двигуна, енергія тощо) | |
| 6. Захисти | Захист від перевантаження | Так — вбудована термічна / електрична захистка |
| Захист від обриву фази | Так | |
| Захист від перегріву | Так | |
| Захист від короткого замикання | Рекомендовано використовувати зовнішні запобіжники або відповідні засоби | |
| Захист від заклинювання ротора | Так | |
| Захист за часом пуску | Так | |
| Захист від перенапруги / заниженої напруги | Так | |
| 7. Входи / Виходи | Цифрові входи | Є — для команд “RUN”, “STOP” та інших входів |
| Аналоговий вхід | 1 вхід (0–10 В або 4–20 мА залежно від конфігурації) | |
| Релейні виходи | 2 реле (статус, аварія і т.п.) | |
| Вихід сигналізації | Є | |
| Інтерфейс HMI | Підтримується підключення панелі керування / дисплею | |
| 8. Комунікації (опції) | Протоколи | Modbus RS‑485 вбудовано (додаткові протоколи — через окремі модулі) |
| 9. Механічні та монтажні характеристики | Ступінь захисту | IP00 (корпус без захисту клем) |
| Монтаж | Вертикальне встановлення — рекомендовано в шафі керування | |
| Висота | 356 мм | |
| Ширина | 160 мм | |
| Глибина | 231 мм | |
| Маса | ~ 8,60 кг | |
| 10. Умови експлуатації | Температура навколишнього середовища | –25 … +40 °C без дерейтингу (вище — можливий дерейтинг) |
| Температурний дерейтинг | При температурі понад +40 °C струм може знижуватись (дерейтинг) | |
| Вологість | Допустима вологість: до 95% без конденсації (типові умови для промислових щитів) | |
| 11. Електромагнітна сумісність та стандарти | Стандарти | IEC / EN 60947‑4-2 |
| Сертифікації | CE, cULus, UKCA, інші (в залежності від регіону) | |
| 12. Екологічні характеристики | Вуглецевий слід (LCA) | ~ 4770 кг CO₂‑еквівалента (життєвий цикл) |
| 13. Додаткові аксесуари та опції | Модулі | Можливість підключення комунікаційних модулів, зовнішньої панелі дисплею, HMI |
| Рекомендовані дроселі (choke) | Значення індуктивності дроселів для зменшення гармонік при встановленні декількох стартерів — наприклад, для цього номіналу рекомендується дросель з певною індуктивністю (згідно з каталогом ATS430) |
Пристрій плавного пуску Altivar ATS430 розроблено з урахуванням вимог до довговічності, ефективності та екологічності. ATS430 забезпечує найкраще у своєму класі керування двигуном, надійну роботу та простоту, одночасно знижуючи загальну вартість обладнання. Ця серія пристроїв плавного пуску також інтегрує в собі все необхідне для майбутнього, наприклад, найкращі практики кібербезпеки та системи моніторингу стану.
Технічні параметри
Характеристики
Потужність: від 4 до 400 кВт / від 3 дo 500 КС
Напруга: 208 до 600В
Номінальний струм: від 17 дo 590 A
Режими роботи: Нормальний
Байпас: вбудований
Найкращі практики кібебезпеки
Тип двигуна: асинхронні двигуни, IE2 - IE3 - IE4 двигуни
Контроль двигуна: Контроль моменту (TCS), контроль напруги
Обмеження струму: 500% від номінального струму (до 700% номінального струму двигуна)
Вбудовані комунікаційні протоколи: 2 Modbus serial lines (Відкритого типу та RJ45)
Вбудовані функції
Тепловий захист двигуна: Електронне реле перевантаження, PTC
Попередній підігрів
Моніторинг потужності
Моніторинг стану пристрою
Управління користувачами
Посилення портів та безпеки
Реєстрація подій безпеки
Оновлення пошивки для кібербезпеки
Тест з малим двигуном
Кібербезпека
Керування обліковими записами користувачів і контроль рівнів доступу
Обмеження та вимкнення портів або сервісів
Попередження загроз
Cybersecure firmware update
Опції
Графічний термінал або текстовий термінал
Комплект виносного монтажу
Захисні кришки IP20 для номінального струму понад 140 А
Переваги
Ефективне керування двигуном
Контроль моменту, оригінал, створений нашою компанією
Моніторинг потужності та споживання
Якість мережі
Моніторинг двигуна та застосування
Зменшення витрат
Менше пристроїв, які потрібно монтувати та підключати
Швидке встановлення та підключення
Випробування обладнання перед початком роботи
Зменшення механічних та гідравлічних кидків
Висока довговічність
Витримують високі навантаження
Найкращі практики з кібербезпеки
Моніторинг стану ATS430
Оновлення прошивки
Покращена стійкість
99.5% ефективність
Моніторинг потужності та споживання
Пластик на біологічній основі (>20%)
ASI сертифікат - Алюміній
Відповідність вимогам REACH та RoHS
Застосування
Насоси
Вентилятори
Компресори
Конвеєери
Спеціальні машини (мішалки, змішувачі)
