EL2809 Beckhoff

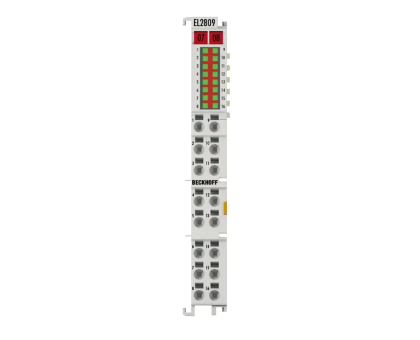

EL2809 Beckhoff – 16-канальний модуль цифрових виходів EtherCAT, 24 В DC

Beckhoff EL2809 — це 16-канальний модуль цифрових виходів EtherCAT, призначений для керування виконавчими пристроями в системах промислової автоматизації. Завдяки конструкції High Density (HD) модуль забезпечує 16 цифрових виходів у корпусі шириною лише 12 мм, що дозволяє значно економити місце в електричних шафах керування. Модуль передає дискретні сигнали 24 В DC від контролера через мережу EtherCAT до реле, контакторів, електромагнітних клапанів, сигнальних ламп та інших виконавчих механізмів.

EL2809 підтримує підключення за однопровідною схемою (1-wire) та розрахований на максимальний струм 0,5 А на кожен канал. Виходи захищені від короткого замикання, перевантаження та переполюсування, що забезпечує високу надійність навіть у складних промислових умовах. Кожен із 16 каналів оснащений окремим світлодіодним індикатором стану для швидкої діагностики роботи обладнання.

Модуль не потребує адресації або спеціального налаштування, легко інтегрується в систему TwinCAT та сумісний з усіма контролерами Beckhoff, що підтримують EtherCAT. Завдяки високій щільності каналів EL2809 широко застосовується у виробничих лініях, машинобудуванні, транспортних системах та іншому промисловому обладнанні.

Основні переваги
16 цифрових виходів 24 В DC.
Компактний корпус High Density шириною лише 12 мм.
Максимальний струм 0,5 А на канал.
Підтримка резистивних, індуктивних і лампових навантажень.
Захист від короткого замикання та перевантаження.
Захист від переполюсування.
Час увімкнення близько 60 мкс, вимкнення — 300 мкс.
Світлодіодна індикація кожного виходу.
Гальванічна ізоляція 500 В між E-bus і польовим потенціалом.
Не потребує адресації або конфігурації.
Простий монтаж на DIN-рейку.
Технічні характеристики
Характеристика    Значення
Серія    EtherCAT Terminals
Тип    Модуль цифрових виходів
Кількість виходів    16
Номінальна напруга    24 В DC (-15% / +20%)
Максимальний струм    0,5 А на канал
Тип навантаження    Резистивне, індуктивне, лампове
Спосіб підключення    1-wire
Захист від короткого замикання    Так
Захист від переполюсування    Так
Час увімкнення    близько 60 мкс
Час вимкнення    близько 300 мкс
Інтерфейс    EtherCAT
Споживання E-bus    близько 140 мА
Гальванічна ізоляція    500 В
Монтаж    DIN-рейка 35 мм
Ступінь захисту    IP20
Робоча температура    -25…+60 °C
Габарити    12 × 100 × 68 мм
Сфери застосування

EL2809 використовується для керування:

проміжними реле;
контакторами;
електромагнітними клапанами;
сигнальними лампами;
звуковими сигналізаторами;
виконавчими механізмами;
виробничими та пакувальними лініями;
конвеєрними системами;
роботизованими комплексами;
технологічним обладнанням.
Чому варто купити Beckhoff EL2809

Beckhoff EL2809 — це універсальний модуль цифрових виходів для систем EtherCAT, який поєднує 16 незалежних каналів, компактний HD-корпус, високу швидкодію та надійний захист виходів. Завдяки підтримці навантажень різних типів, простій інтеграції з TwinCAT і відсутності необхідності в додатковому налаштуванні модуль є оптимальним рішенням для сучасних систем промислової автоматизації, де важливі висока щільність монтажу, надійність і швидкий обмін даними.
