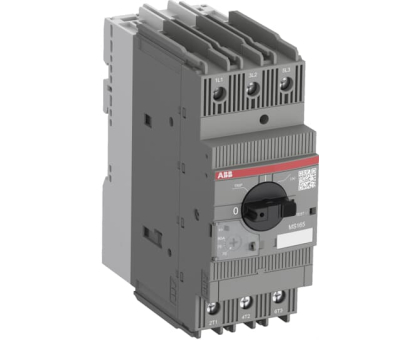

MS165 — це компактна та потужна серія для захисту двигуна до 45 кВт (400 В) / 80 A шириною 55 мм. Вони забезпечують надійний захист двигунів у разі перевантаження або обриву фази. Пристрої мають клас спрацьовування 10.
Цей тип також має чітку та надійну індикацію несправності в окремому вікні у разі короткого замикання. Іншими функціями є вбудована функція відключення, температурна компенсація, механізм без відключення та поворотна ручка з чіткою індикацією положення перемикача. Ручний пускач двигуна (також відомий як автоматичний вимикач захисту двигуна або ручний захист двигуна) підходить для трьох- та однофазних застосувань. Ручка замикається для захисту від несанкціонованих змін. Допоміжні контакти, сигнальні контакти, розчіплювачі мінімальної напруги, шунтові розчіплювачі, блоки живлення доступні як аксесуар. Ці
підходять для всього діапазону MS116/MS132/MS165.
Технічні дані
Номінальна робоча відключаюча здатність при короткому замиканні (ICS):
(230 В AC) 30 kA
(DC 250 V) 3 Poles in Series 100 kA
(400 В AC) 30 kA
(440 В AC) 18 kA
(500 В AC) 10 kA
(690 В AC) 6 kA
Номінальна гранична відключаюча здатність при короткому замиканні (Icu):
(230 В AC) 30 kA
(DC 250 В) 100 kA
(400 В AC) 30 kA
(440 В AC) 18 kA
(500 В AC) 10 kA
(690 В AC) 8 kA
Уставка номінального миттєвого струму короткого замикання (Ii):
1022 A
Діапазон налаштування:
62 ... 73 A
Номінальна робоча потужність, AC-3 (Pe):
(400 V) Three Phase 37 kW
Номінальна робоча потужність, AC-3e (Pe):
(400 V) Three Phase 37 kW
Номінальна робоча напруга:
Головна ланцюг 690 V AC
Головна ланцюг 250 V DC
Номінальний робочий струм (Ie):
73 A
Номінальний робочий струм, АС-3 (Ie):
73 A
Номінальний робочий струм, АС-3e (Ie):
73 A
Номінальний робочий струм, DC-5 (Ie):
73 A
Номінальна частота (f):
Головний ланцюг 50 Hz
Головний ланцюг 60 Hz
Номінальна витримувана імпульсна напруга (Uimp):
Головний ланцюг 8 kV
Номінальна напруга ізоляції (Ui):
1000 V
Втрати потужності:
at Rated Operating Conditions per Pole 5.22 ... 6.92 W
Кількість полюсів:
3
Умовний тепловий струм на відкритому повітрі (Ith):
Main Circuit 73 A
Ступінь захисту:
Housing IP20
Main Circuit Terminals IP10
Ступінь забруднення:
ступінь забруднення 3
Комутаційна зносостійкість:
20000 цикл
Механічна зносостійкість:
50000 цикл
Тип клем:
Клеми з гвинтовим затискачем
Перетин кабелю-головний ланцюг, що підключається:
Гнучкий із затискачем 1/2x 1 ... 35 mm²
Гнучкий із ізольованим затискачем 1/2x 1 ... 35 mm²
Гнучкий 1/2x 1 ... 35 мм²
Жорсткий 1/2x 1 ... 4 мм²
Одножильний 1/2x 1 ... 4 мм²
Багатожильний 1/2x 1 ... 50 мм²
Крутячі моменти затягування:
Головний ланцюг 4 N·m
Довжина зачистки дроту:
Головна ланцюг 16 mm
Рекомендований інструмент (викрутка):
Pozidriv 2
Монтажне положення:
1 ... 6
Монтаж на DIN-рейці:
Монтажна рейка 35 x 15 мм
Монтажна рейка 35 x 7,5 мм
Minimum Mounting Distance:
Electrical Conductive Board, Horizontal - До 1000 V 1.5 mm
Electrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - До 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Тип виконавчого елемента (робоча головка):
Rotary Handle
Contact Position Indication:
ON/OFF/TRIP
Стандарти:
CSA 22.2 No. 14
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-4-1
Technical UL/CSA
Short-Circuit Current Rating (SCCR):
Manual Self-Protected Combination Controllers (Type E), (480Y / 277V AC) 50 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 50 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 10 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 50 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 10 kA
Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (480Y / 277 V AC) 50 kA
Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection в Group Installations (600Y / 347 V AC) 10 kA
Maximum Operating Voltage UL/CSA:
Головна ланцюг 600 V AC
Номінальна потужність у к.с.:
(200 V AC) Three Phase 20 Hp
(208 V AC) Three Phase 20 Hp
(220 ... 240 V AC) Three Phase 25 Hp
(440 ... 480 V AC) Three Phase 50 Hp
(550 ... 600 V AC) Three Phase 60 Hp
Full Load Amps Motor Use:
(110 ... 120 V AC) Three Phase 56 A
(200 V AC) Three Phase 62.1 A
(208 V AC) Three Phase 59.4 A
(220 ... 240 V AC) Three Phase 68 A
(440 ... 480 V AC) Three Phase 65 A
(550 ... 600 V AC) Three Phase 62 A
Locked Rotor Amps:
(200 V AC) Three Phase 334 A
(208 V AC) Three Phase 321 A
(220 ... 240 V AC) Three Phase 365 A
(440 ... 480 V AC) Three Phase 363 A
(550 ... 600 V AC) Three Phase 348 A
General Use Rating UL/CSA:
(600 V AC) 73 A
