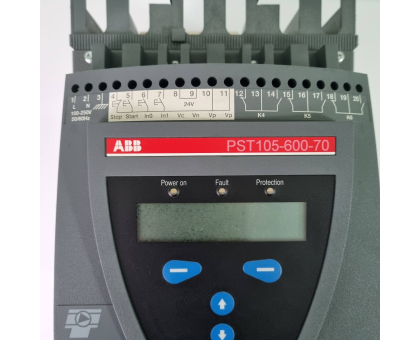

PST105-600-70 плавний пуск 55 кВт пристрій плавного пуску 105А 1SFA894009R7000 ABB

Технічні дані

    Номінальна робоча напруга:
        Головний ланцюг 208 ... 600 V AC

    Номінальна напруга, що управляє харчування (Us):
        100 ... 250 V AC

    Номінальна напруга ланцюга керування (Uc):
        Uc робота на пост. струмі 24 V

    Номінальна частота (f):
        50/60 Hz
        Головний ланцюг 50/60 Hz

    Потужність підключення в лінію (Pe):
        при 400 В 55 kW
        при 500 В 75 kW

    Номінальний струм під'єднання в лінію Ie (Ie):
        105 A

    Потужність при з'єднанні всередині трикутника:
        при 400 В 90 kW
        при 500 В 110 kW

    Номінальний струм при з'єднанні всередині трикутника Ie:
        181 A

    Експлуатаційний коефіцієнт у відсотках:
        115%

    Захист від перевантаження:
        Build-in electronic overload protection

    Перевантаження вбудованої електроніки:
        Yes

    Регульований номінальний струм електродвигуна Ie:
        30 ... 115%

    Пускова здатність при максимальному номінальному струмі Ie:
        3xIe for 15s

    Час лінійного наростання сигналу:
        0 ... 120 секунда (и)
        1 ... 120 секунда (и)

    Початкова напруга при пуску:
        30 ... 70%

    Знижує стрибком напругу зі зниженням:
        100 ... 30%

    Функція обмеження струму:
        1.5 ... 7xIe

    Вимикач при з'єднанні всередині трикутника:
        Так

    Cігнальное реле роботи:
        Так

    Сигнальне реле байпаса:
        Так

    Реле сигналізації про несправності:
        Так

    Сигнальне реле перевантаження:
        Так

    Аналогові виходи:
        0 ... 10 volts
        0 ... 20 mA
        4 ... 20 mA

    Сигнальне повідомлення про готовність до пуску / ВКЛ резерву (світлодіод):
        Green

    Signal indication protection (LED):
        жовтий

    Сигнальне повідомлення про несправності (світлодіод):
        Red

    Кількість пусків в годину при струмі 3,5 * Ie протягом 7 с., З ПВ50%:
        30

    зв'язок:
        FiledBusPlug (Standard)

    Ступінь захисту:
        IP00

    Тип клем:
        Головний ланцюг: Шини

    Перетин кабелю, що підключається-головна ланцюг:
        Діаметр отвору 8.5 MMT mm²
        Ширина і товщина 17.5x5 MMT

    Перетин кабелю, що підключається-схема управління:
        Жорсткий 1 x 2.5 mm²
        Жорсткий 2 x 1.5 mm²

    Перетин кабелю, що підключається-ланцюг харчування:
        Жорсткий 1 x 2.5 mm²

    Крутний момент затягування:
        Ланцюг управління 0.5 N · m
        Головний ланцюг 18 N · m
        Ланцюг живлення 0.5 N · m

    Основний тип вироби:
        PST105

Environmental

    Температура навколишнього середовища:
        Робота з компенсацією 0 ... +50 ° C
        Зберігання -25 ... +70 ° C

    Інформація про батарею:
          Осередок кнопки Так
          Містить Cd <0,01%
          Містить Hg <0,01%
          Містить Pb <0,01%
          Вага 0.0031 кг
