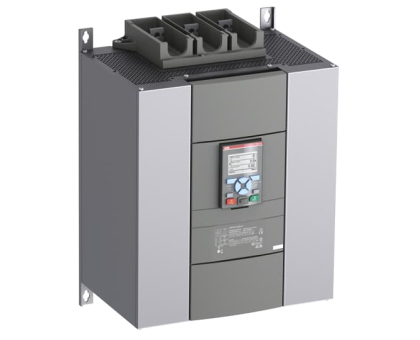

PSTX470-600-70, плавний пуск 250 кВт пристрій плавного пуску 470А ABB (1SFA898116R7000)

PSTX470-600-70, плавний пуск 250 кВт пристрій плавного пуску 470А ABB (1SFA898116R7000)

Пристрій плавного пуску PSTX470-600-70 має номінальний максимальний робочий струм 470 А з діапазоном робочої напруги від 208...600 В змінного струму. Номінальна керуюча напруга становить 100...250 В змінного струму при 50/60 Гц. PSTX має трифазне керування плавним пуском і зупинкою через зміну напруги або крутного моменту. Він має вбудований байпас для легкої установки та економії енергії. Сигнал RUN, TOR і Event доступний з релейних виходів у NO (нормально відкритий стан). PSTX має такі функції, як обмеження струму, кікстарт, аналоговий вихід, EOL, нагрівання двигуна та очищення насоса тощо. Для взаємодії з PSTX він має знімний повний графічний дисплей із захистом IP66 і 4x зовнішнім рейтингом. Існує чотири способи спілкування за допомогою PSTX. Це можна зробити за допомогою апаратних входів Пуск/Стоп/Скидання несправності та трьох програмованих цифрових входів. Іншим популярним варіантом є вбудований зв’язок Fieldbus Modbus RTU і додаткові модулі ANYBUS з усіма основними протоколами, такими як, наприклад, Profinet, Profibus, Modbus TCP, Ethernet IP та інші. Ще один спосіб зв’язку з PSTX – це використання зовнішнього адаптера та штекера Fieldbus. PSTX є повною альтернативою для будь-якого запуску двигуна. Він підходить для трифазних двигунів середнього та великого розміру з номінальним струмом від 30...1250 А в прямому з’єднанні або 52...2160 А всередині трикутника. Типовими застосуваннями є, наприклад, насоси, вентилятори, компресори та конвеєри.

Технічні дані

     Номінальна робоча напруга:
         208 ... 600 V AC

     Номінальна керуюча напруга живлення (Us):
         100 ... 250 V AC

     Номінальна напруга ланцюга управління (Uc):
         Uc робота на пост. струмі 24 V

     Номінальна частота (f):
         50/60 Hz
         Головний ланцюг 50/60 Hz

     Потужність підключення до лінії (Pe):
         при 230 132 kW
         при 400 В 250 кВ
         при 500 В 315 кВ

     Номінальний струм приєднання до лінії Ie (Ie):
         470 A

     Потужність при з'єднанні всередині трикутника:
         при 230 В 250 кВ
         при 400 В 450 кВ
         при 500 В 600 кВ

     Номінальний струм при з'єднанні всередині трикутника Ie:
         814 A

     Експлуатаційний коефіцієнт у відсотках:
         100%

     Захист від перевантаження:
         Виробляйте електричний overload protection

     Перевантаження вбудованої електроніки:
         Yes

     Регульований номінальний струм електродвигуна Ie:
         30 ... 100%

     Пускова здатність при максимальному номінальному струмі Ie:
         4xIe for 10s

     Час лінійного наростання сигналу:
         1 ... 120 секунди

     Початкова напруга при пуску:
         10...99%

     Зниження стрибків зі зниженням:
         100...10%

     Вимикач при з'єднанні всередині трикутника:
         Так

     Сигнальне реле роботи:
         Так

     Сигнальне реле байпасу:
         Так

     Реле сигналізації про несправність:
         Так

     Сигнальне реле перевантаження:
         Так

     Сигнальне повідомлення про готовність до пуску/ВКЛ резерву (світлодіод):
         Green

     Сигнальне повідомлення про робочий режим R (світлодіод):
         Green

     Signal indication protection (LED):
         Жовтий

     Сигнальне повідомлення про несправність (світлодіод):
         Red

     Зв'язок:
         Будівля в Modbus Interface, Anybus, FieldBusPlug (з адаптером).

     Ступінь захисту:
         IP00

     Тип клем:
         Головна ланцюг: Шини

     Перетин кабелю-головний ланцюг, що підключається:
         Діаметр отвору 8.5 мм

     Перетин кабелю-схема управління, що підключається:
         Жорсткий 1 x 2.5 мм²

     Перетин кабелю-ланцюг живлення, що підключається:
         Жорсткий 1 x 2.5 мм²

     Крутячі моменти затягування:
         Головний ланцюг 35 N·m

     Основний тип виробу:
         PSTX470

Technical UL/CSA

     Maximum Operating Voltage UL/CSA:
         Головна ланцюг 600 V
