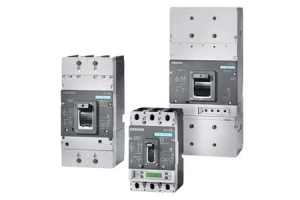

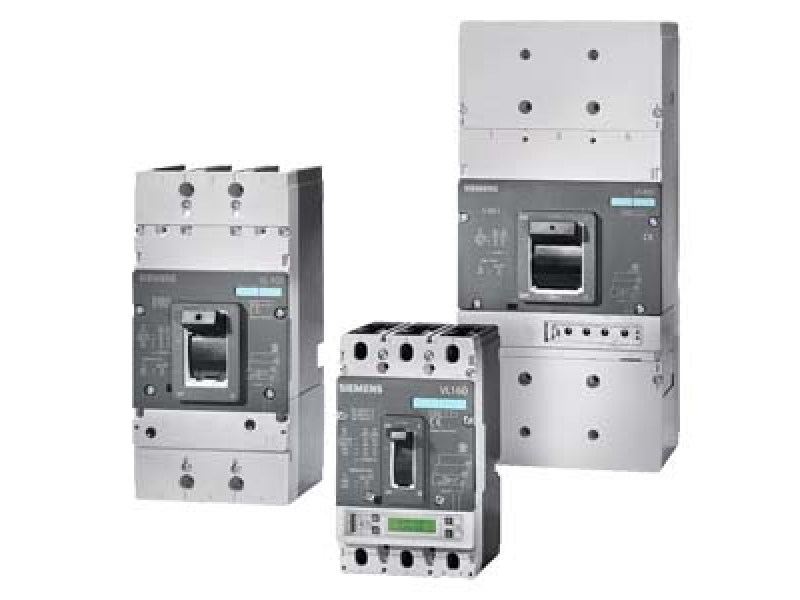

ICS, ICU та ICW в автоматичних вимикачах – технічний огляд
Автоматичні вимикачі мають різні показники здатності працювати при аварійних струмах. Найважливіші з них — ICU, ICS та ICW. Вони визначають, який струм короткого замикання вимикач може витримати або відключити, і чи залишиться після цього працездатним.
1. Основні терміни
| Позначення | Повна назва | Що означає | Призначення |
|---|---|---|---|
| ICU | Межова вимикаюча здатність | Максимальний струм КЗ, який вимикач може разово відключити | Визначає граничну міцність пристрою |
| ICS | Робоча вимикаюча здатність | Струм, який вимикач може багаторазово відключати без втрати працездатності | Показує, чи залишиться пристрій робочим після аварії |
| ICW | Короткочасно витримуваний струм | Струм, який вимикач витримує без розмикання протягом заданого часу (0,05–1 с) | Потрібно для селективності та резервування захисту |
2. Пояснення кожного параметра
ICU – межова здатність вимикання
-
Максимальний короткочасний струм, який вимикач може відключити один раз, не зруйнувавшись.
-
Після спрацювання не гарантується працездатність — може знадобитися заміна або сервіс.
-
Визначає лише фізичну міцність приладу.
Приклад: ICU = 50 кА — означає, що пристрій витримає одне КЗ у 50 кА, але після цього може бути непридатним до повторної роботи.
ICS – робоча здатність вимикання
-
Значення нижче або дорівнює ICU (часто 25%, 50%, 75% або 100% від ICU).
-
Показує, який струм короткого замикання вимикач може відключити і продовжити роботу без ремонту.
-
Тестується за схемою O – t – CO – t – CO: кілька циклів вимкнення/вмикання.
Приклад для порівняння ICS та ICU:
| Вимикач | ICU | ICS | Оцінка надійності |
|---|---|---|---|
| Варіант A | 50 кА | 25 кА (50%) | Допустимо, але після КЗ можливе часткове пошкодження |
| Варіант B | 50 кА | 50 кА (100%) | Найкраща категорія — витримає аварію та залишиться робочим |
ICW – витримуваний короткочасний струм
-
Струм, який вимикач може витримати певний час (0,05–1 сек) без розмикання.
-
Використовується у системах, де потрібно затримати відключення, щоб дати можливість спрацювати іншим захисним пристроям нижчого рівня.
-
Важливо для селективних схем захисту.
Приклад:
-
ICW = 20 кА / 1 сек — означає, що вимикач може не розімкнутись і не згоріти, якщо струм 20 кА триватиме не більше 1 секунди.
3. Таблиця порівняння ICS, ICU та ICW
Характеристика ICU ICS ICW Тип дії Разове відключення Багаторазове без пошкоджень Витримка без розмикання Після спрацювання Може бути несправний Залишається робочим Продовжує бути замкненим Час впливу Миттєва дія Миттєва дія, кілька циклів До 1 секунди Призначення Аварійний захист Гарантія ресурсу Селективність (витримка для координації) Що показує Максимальна стійкість Реальна надійність Термічна та електродинамічна витривалість 4. Практичні рекомендації при виборі вимикача
Обчисліть струм короткого замикання у точці встановлення.
ICU повинно бути ≥ цього значення.
Перевірте ICS — для промислових систем бажано 75–100% від ICU.
Якщо у схемі є затримки або селективність — обов’язково врахуйте ICW.
Не обирайте вимикачі лише по ICU — вони можуть відключити КЗ, але вийти з ладу після першого інциденту.
