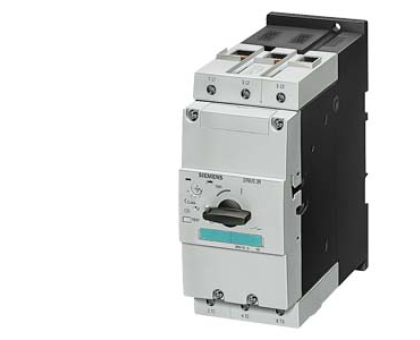

Автоматичний вимикач захисту двигуна типорозмір S3 A-розчеплювач 28. .40 A, N-розчеплювач 480 A Ддля захисту електродвигуна, КЛАС 10 гвинтові клеми
Автоматичні вимикачі Siemens SIRIUS 3RV1041 виконують функцію захисту від перевантаження та короткого замикання двигунів, трансформаторів та установок у діапазоні струмів від 0,16 А до 100 А. Разом з контактором вони використовуються як беззапобіжні пускові комбінації для електродвигунів.
Фірмова назва продукту SIRIUS
Найменування продукту силовий вимикач
Виконання продукту для захисту двигуна
Загальні технічні дані:
Розширення продукту
Допоміжний вимикач так
Потужність втрат [Вт] всього 20 W
Міцність по відношенню до імпульсної напруги розрахункове значення 6000 V
Ступінь захисту IP
з лицьового боку IP20
Стійкість до шоку 25g/11 мсек
Механічний термін служби (комутаційні цикли)
основних контактів типове 50 000
Умови навколишнього середовища:
Висота установки при висоті над рівнем моря максимальна 2000 m
Температура навколишнього середовища
під час експлуатації -20...+60°C
під час зберігання -50...+80°C
під час транспортування -50...+80°C
Ланцюг головного струму:
регульований параметр спрацьовування, струм залежить від струму розчіплювача навантаження 28 ... 40 A
робоча напруга
розрахункове значення 690 V
при AC-3 розрахункове значення максимальне 690 V
Робочий струм
при AC-3
- При 400 В розрахункове значення 40 A
Експлуатаційна потужність
при AC-3
- При 400 В розрахункове значення 18,5 kW
Частота комутації
при AC-3 максимальне 15 1/h
Допоміжний контур:
Кількість перемикаючих контактів
для допоміжних контактів 0
Функція захисту/контролю:
Клас спрацьовування Class 10
Номінальна гранична найбільша відключаюча здатність при короткому замиканні (Icu)
при змінному струмі при 240 В розрахункове значення 100 kA
при змінному струмі при 400 В розрахункове значення
при змінному струмі при 500 В розрахункове значення 12 kA
при змінному струмі при 690 У розрахункове значення 6 kA
захист від коротких замикань
Виконання автоматичного вимикача максимального струму та розчіплювача при короткому замиканні термомагнетичний
Монтаж/кріплення/розміри:
Монтажне положення будь-який
Вид кріплення гвинтове та закріплене кріплення на стандартній монтажній шині 35 мм згідно DIN EN 50022
Висота 165 мм
Ширина 70 мм
Глибина 174 мм
дотримувана відстань
при рядному монтажі
- Ззаду 0 mm
- Збоку 0 mm
Під'єднання/клеми:
Функція продукту
знімна клема для ланцюга допоміжного струму та ланцюга струму управління немає
Виконання електричного підключення
для головного електричного ланцюга витовий затискач з рамковим
для допоміжних ланцюгів та ланцюгів управління гвинтовий затискач
Розташування електричних підключень для головного електричного ланцюга лицьового
Вид поперечних перерізів проводів, що підключаються.
для головних контактів
- Однопровідний 2x (2,5 ... 16 мм)
- багатопровідний 2x (10...50 мм), 1x (10...70 мм)
- тонкодротовий з обробкою кінців жил 2x (2,5...35 мм), 2,5...50 мм
при проводах AWG для головних контактів 2x (10...1), 1x (10...2)
