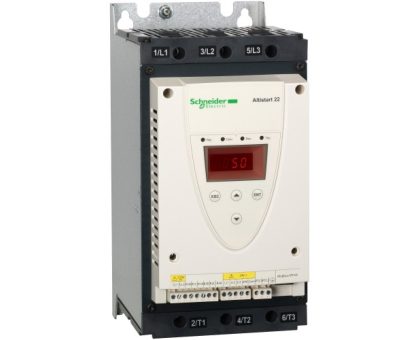

ATS22D62Q плавний пуск 30 кВт пристрій плавного пуску 62А Schneider Electric

Модель:
ATS22D62Q
Виробник:
Schneider Electric
EAN:
3606480167218
MPN:
ATS22D62Q
Наявність:
Є в наявності

20246 ₴
Без ПДВ: 20246 ₴


Уточняйте актуальну ціну та наявність
Доставка будь-якою службою чи кур'єром
Оплата по рахунку з ПДВ
Гарантія та сервісна підтримка

Основні характеристики Серія
Altistart 22

Тип продукту
Пристрій плавного пуску

призначення продукту
асинхронні електродвигуни

Спеціальна область застосування продукту
Pumps and fans

найменування компонента
ATS22

число фаз
3 фази

номінальна напруга живлення [Us]
230 ... 440 В - 15 ... 10%

потужність двигуна, кВт
15 кВт 230 В AC 50 / 60Hz
30 кВт 400 V AC 50 / 60Hz
30 кВт 440 В

заводська настройка струму
57 А

розсіює потужність, Вт
59 Вт для стандартних додатків

Категорія застосування
AC-53A

тип пуску
Пуск з контролем моменту (токограніченіе 3,5 In)

номінал пускача IcL
62 А для з'єднання в лінії живлення двигуна для стандартних додатків

Ступінь захисту IP
IP20

Додаткові характеристики стиль збірки
З радіатором

Наявність доступних опцій
вбудований байпас

Межі напруги харчування
195 ... 484 В

частота мережі живлення
50 ... 60 Hz - 10 ... 10%

частота мережі
45 ... 66 Гц

приєднання пристрою
Послідовно до кожної обмотці двигуна
В лінії живлення двигуна

напруга ланцюга управління
230 V - 15 ... 10% 50/60 Гц

споживання ланцюга управління
20 Вт

кількість дискретних виходів
2

тип дискретного виходу
Релейні виходи R1 230 V робота, сигнал тривоги, відключення, зупинений, неостановленное, запуск, готовий перемикання
Релейні виходи R2 230 V робота, сигнал тривоги, відключення, зупинений, неостановленное, запуск, готовий перемикання

мінімальний комутований струм
100 мА в 12 В пост. ток (релейні виходи)

макс. комутований струм
5 А 250 В пер. ток резистивні 1 релейні виходи
5 А 30 В пост. ток резистивні 1 релейні виходи
2 А 250 В пер. ток індуктивності. 0,4 20 мс релейні виходи
2 А 30 В пост. ток індуктивності. 7 мс релейні виходи

кількість дискретних входів
3

тип дискретного входу
(LI1, LI2, LI3) логічний, 5 мА 4.3 кОм

напруга дискретного входу
24 V <= 30 V

тип дискретних входів
Позитивна логіка LI1, LI2, LI3 при Стані 0: <5 В і <= 2 mA при Стані 1:> 11 В,> = 5 mA

вихідний струм
0,4 ... 1 Icl регулюємо.

вхід датчика PTC
750 Ом

Протокол порту обміну даними
Modbus

Тип з'єднувача
1 RJ45

канал обміну даними
послідовний

фізичний інтерфейс
RS485 многоточечная

Швидкість передачі
4800, 9600 або 19200 біт / с

змонтоване пристрій
31

тип захисту
Обрив фази: лінія
Тепловий захист: двигун
Тепловий захист: пускач

маркування
CE

Тип охолодження
Примусить. конвекція

робоче положення
Вертикальний +/- 10 градусів

висота
295 мм

Ширина
145 мм

глибина
207 мм

Вага нетто
12 кг

Motor power range AC-3
15 ... 25 kW at 200 ... 240 V 3 phases
30 ... 50 kW at 380 ... 440 V 3 phases

Тип пускача
Soft starter
