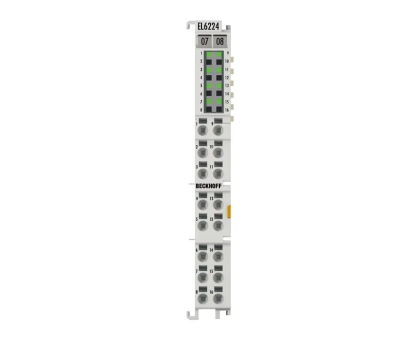

EL6224 Beckhoff

EL6224 Beckhoff – 4-канальний IO-Link Master модуль EtherCAT

Beckhoff EL6224 — це 4-канальний модуль IO-Link Master для систем EtherCAT, призначений для підключення сучасних промислових датчиків і виконавчих пристроїв з інтерфейсом IO-Link. Модуль забезпечує двосторонній обмін даними між контролером Beckhoff та польовими пристроями, дозволяючи не лише зчитувати процесні дані, а й виконувати параметризацію, діагностику та дистанційне налаштування обладнання через середовище TwinCAT.

EL6224 підтримує 4 незалежні порти IO-Link V1.1, які можуть працювати з датчиками, виконавчими механізмами або їх комбінацією. Кожен канал використовує 3-провідне підключення, забезпечує живлення підключеного пристрою до 500 мА та підтримує швидкості передачі 4,8; 38,4 і 230,4 кбіт/с (COM1, COM2, COM3). Максимальна довжина кабелю між модулем і пристроєм становить 20 метрів.

Модуль автоматично інтегрується в систему EtherCAT, не потребує окремих шлюзів та підтримує конфігурацію через TwinCAT System Manager або інтегрований IO-Link Configuration Tool. Завдяки технології IO-Link користувач отримує доступ до розширеної діагностики, параметрів датчиків, ідентифікації пристроїв та прогнозного технічного обслуговування.

Основні переваги
4 незалежні порти IO-Link Master.
Підтримка специфікації IO-Link V1.1.
Повна інтеграція з мережею EtherCAT.
Параметризація та діагностика IO-Link-пристроїв через TwinCAT.
Живлення підключених пристроїв до 500 мА на кожен порт.
Швидкість передачі до 230,4 кбіт/с (COM3).
Максимальна довжина кабелю — 20 м.
Гальванічна ізоляція 500 В між E-bus і польовою шиною.
Компактний корпус High Density шириною 12 мм.
Простий монтаж на DIN-рейку.
Технічні характеристики
Характеристика    Значення
Серія    EtherCAT Terminals
Тип    IO-Link Master
Кількість каналів    4
Специфікація    IO-Link V1.1
Інтерфейс    EtherCAT
Підключення    3-провідне
Швидкість передачі    4,8 / 38,4 / 230,4 кбіт/с
Максимальна довжина кабелю    20 м
Живлення пристроїв    24 В DC, до 500 мА на канал
Живлення модуля    E-bus + силові контакти
Споживаний струм E-bus    близько 120 мА
Гальванічна ізоляція    500 В
Монтаж    DIN-рейка 35 мм
Ступінь захисту    IP20
Робоча температура    -25…+60 °C
Габарити    12 × 100 × 68 мм
Сфери застосування

EL6224 використовується для:

підключення IO-Link датчиків;
підключення IO-Link виконавчих механізмів;
автоматизації виробничих ліній;
роботизованих комплексів;
пакувального обладнання;
конвеєрних систем;
машинобудування;
складських автоматизованих комплексів;
систем контролю технологічних процесів;
Industry 4.0 та цифрової діагностики обладнання.
Чому варто купити Beckhoff EL6224

Beckhoff EL6224 дозволяє повністю реалізувати переваги технології IO-Link у системах EtherCAT. Модуль забезпечує швидке підключення інтелектуальних датчиків і виконавчих пристроїв, їх дистанційне налаштування, розширену діагностику та передачу технологічних даних у режимі реального часу. Завдяки чотирьом незалежним каналам, компактним розмірам, високій швидкості обміну даними та повній інтеграції з TwinCAT, EL6224 є оптимальним рішенням для сучасних систем промислової автоматизації та концепції Industry 4.0.
