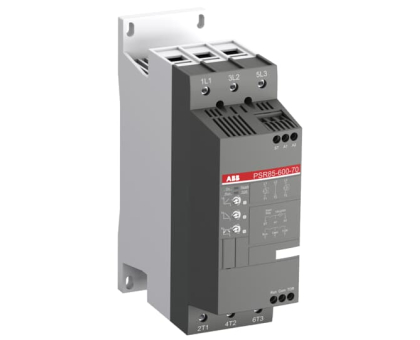

Пристрій плавного пуску PSR85-600-70 має номінальний максимальний робочий струм 85 А з діапазоном робочої напруги від 208...600 В змінного струму. Номінальна керуюча напруга становить 100...240 В змінного струму при 50/60 Гц. PSR має двофазне керування плавним пуском і зупинкою через зміну напруги. Він має вбудований байпас для легкої установки та економії енергії. Сигнали RUN і TOR доступні з релейного виходу в NO (нормально відкритий стан). За допомогою трьох потенціометрів на передній панелі легко налаштувати пуск/зупинку та час. PSR часто використовується в поєднанні з ручним пусковим пристроєм двигуна (MMS) від ABB, тому доступні комплекти механічного з’єднання. Іншим популярним варіантом є зв’язок Fieldbus, який можна активувати за допомогою зовнішнього адаптера та штекера Fieldbus. Серія PSR — це наші найкомпактніші пристрої плавного пуску з базовими функціями та цінностями. Вони підходять для невеликих трифазних двигунів з номінальним струмом від 3...105 А і можуть керувати до 100 запусків на годину. Загальними застосуваннями є, наприклад, насоси, вентилятори, компресори та конвеєри.
| Параметр | Значення |
|---|---|
| Тип пристрою | Soft-starter, серія PSR |
| Маркування / Тип | PSR85-600-70 (1SFA896114R7000) |
| Номінальна робоча напруга (Ue) | 208 … 600 В AC |
| Частота мережі | 50 / 60 Hz |
| Напруга живлення керування (Us) | 100 … 240 В AC |
| Номінальний струм (Ie) | 85 A |
| Номінальна потужність двигуна (In-line) | ~22 kW при 230 В, ~45 kW при 400 В, ~55 kW при 500 В |
| Час розгону (Ramp Time) | Пуск: 0 … 20 с; Зупинка: 1 … 10 с |
| Початкова напруга під час пуску (Initial Voltage) | 40 … 70 % Ue |
| Фактор обслуги (Service Factor) | 100 % |
| Режим “вбудований обхід” (By-pass) | Є вбудований by-pass для зменшення втрат під час роботи двигуна на повну потужність |
| Кількість пусків за годину | 10 при 3.5×Ie, 7 с увімкнено / 7 с вимкнено |
| Тип клем / з’єднань | Гнучкі/жорсткі дроти: Main Circuit: 1×10…95 мм² або 2×6…35 мм²; Control Circuit: 1×0.75…2.5 мм² або 2×0.75…1.5 мм² |
| Діапазон експлуатаційних температур | Робота: -25 … +60 °C; Зберігання: -40 … +70 °C |
| Ступінь захисту | За IEC 60529 / IEC 60947-1: IP10 (голі клеми) |
| Вага пристрою | ≈ 2.27 кг |
| Розміри (Ш × В × Г) | 70 мм × 220 мм × 180 мм |
