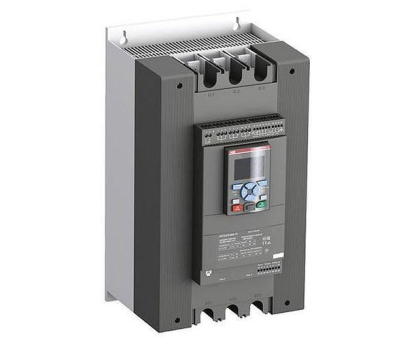

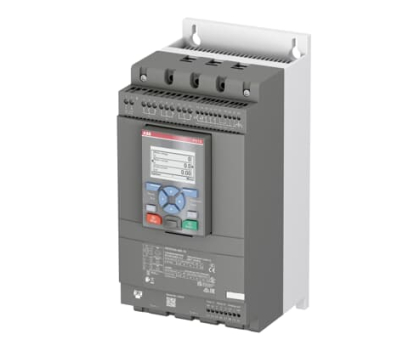

PSTX105-600-70, плавний пуск 55 кВт, пристрій плавного пуску 105А ABB (1SFA898109R7000)

PSTX105-600-70 плавний пуск 55 кВт, пристрій плавного пуску 105А ABB (1SFA898109R7000)

Пристрій плавного пуску PSTX105-600-70 має номінальний максимальний робочий струм 105 А з діапазоном робочої напруги від 208...600 В змінного струму. Номінальна керуюча напруга становить 100...250 В змінного струму при 50/60 Гц. PSTX має трифазне керування плавним пуском і зупинкою через зміну напруги або крутного моменту. Він має вбудований байпас для простого встановлення та економії енергії. Сигнал RUN, TOR і Event доступний з релейних виходів у NO (нормально відкритий стан). PSTX має такі функції, як обмеження струму, кікстарт, аналоговий вихід, EOL, нагрівання двигуна та очищення насоса. PSTX також має стандартні функції: джог, гальмування, гальмування на місці, діагностику, послідовний запуск і режим аварійного/пожежного насоса. Для взаємодії з PSTX він має знімний повний графічний дисплей із захистом IP66 і рейтингом 4x поза приміщенням. Існує чотири способи зв’язку з PSTX. Це можна зробити за допомогою апаратних входів Пуск/Стоп/Скидання несправності та трьох програмованих цифрових входів. Іншим популярним варіантом є вбудований зв’язок Fieldbus Modbus RTU і додаткові модулі ANYBUS з усіма основними протоколами, такими як, наприклад, Profinet, Profibus, Modbus TCP, Ethernet IP та інші. Ще один спосіб зв’язку з PSTX – це використання зовнішнього адаптера та штекера Fieldbus. PSTX є повною альтернативою для будь-якого запуску двигуна. Він підходить для трифазних двигунів середнього та великого розміру з номінальним струмом від 30...1250 A в прямому з'єднанні або 52...2160 A всередині трикутника. Типовими застосуваннями є, наприклад, насоси, вентилятори, компресори та конвеєри.

Технічні дані
Номінальна робоча напруга:
208 ... 600 В змінного струму
Номінальна напруга живлення управління (Us):
100 ... 250 В змінного струму
Номінальна напруга ланцюга управління (Uc):
24 У постійного струму
Номінальна частота (f):
50/60 Гц
Головний ланцюг 50/60 Гц
Номінальна робоча потужність - лінійне з'єднання (Pe):
(230 В) 30 кВт
(400 В) 55 кВт
(500 В) 75 кВт
Номінальний робочий струм – лінійне з'єднання (Ie):
105 А
Номінальна робоча потужність - з'єднання всередині трикутника:
при 230 В 55 кВт
при 400 В 90 кВт
при 500 В 110 кВт
Номінальний робочий струм - з'єднання всередині трикутника:
181 А
Відсоток сервісного коефіцієнта:
100%
Захист від перевантаження:
Вбудований електронний захист від перевантаження
Вбудований електронний захист від навантаження:
Так
Регульований номінальний струм двигуна Ie:
30 ... 100%
Пускова потужність при максимальному номінальному струмі Ie:
4xIe протягом 10 с
Час рампи:
1 ... 120 секунд [одиниця часу]
Початкова напруга під час запуску:
10...99%
Спеціальна рампа зниження напруги:
100...10%
Функція обмеження струму:
1,5 ... 7,5 xle
Перемикач для внутрішнього з'єднання трикутником:
Так
Реле сигналу роботи:
Так
Реле сигналу байпасу:
Так
Реле сигналу несправності:
Так
Реле сигналу перевантаження:
Так
Аналогові виходи:
0…10 В, 0…20 мА, 4…20 мА
Індикація сигналу готовності до запуску/очікування ВКЛ (світлодіод):
Зелений
Індикація сигналу Робота R (світлодіод):
Зелений
Сигнал індикації захисту (світлодіод):
Жовтий
Сигнал індикації несправності (світлодіод):
Червоний
Зв'язок:
Modbus-RTU; Modbus-TCP; Ethernet-IP; EtherCAT; DeviceNet; CANopen; Profibus; Profinet; BACnet-IP; BACnet-MSTP
Ступінь захисту:
у соотв. IEC 60529, IEC 60947-1, EN 60529 Основні клеми IP00
Тип клеми:
Кабельний затискач
Сполучна ємність основного ланцюга:
Діаметр отвору 8,5 мм
Сполучна ємність ланцюга управління:
Жорсткий 1 x 2,5 мм²
Сполучна ємність ланцюга живлення:
Жорсткий 1 x 2,5 мм²
Момент затягування:
Основний ланцюг 8 Н·м
Основний тип продукту:
PSTX105
Функція:
Автоматичне визначення послідовності фаз
Автоматичний перезапуск
Обмеження струму
Лінійна зміна обмеження струму
Подвійне обмеження струму
Динамічний гальмо
Облік електроенергії
Електронна навантаження Час охолодження
Аварійний режим
Журнал подій
Показати більше
Функція захисту:
Захист від відкриття байпасу; Захист від дисбалансу струму; Захист від недовантаження струмом; Подвійне навантаження (окреме навантаження для пуску та роботи); захист від замикання на землю / захист від замикання на землю; Електронний захист від навантаження, EOL; Захист від збоїв розширення введення-виводу; Захист від збоїв польової шини; Захист від збоїв HMI; Захист від блокування ротора; Максимальна кількість пусків/година; Захист від перенапруги; Захист від переполюсування фаз; Захист від зниженого коефіцієнта потужності; Підключення PT-100; Підключення PTC; Захист від тривалого обмеження струму; Захист від надто тривалого часу запуску; Захист від зниженої напруги; Користувальницький захист; Захист від дисбалансу напруги
Подробиці попереджень:
Попередження про дисбаланс струму; Попередження про знижене навантаження струму; Електронне навантаження за часом спрацьовування; Попередження EOL; Попередження про несправний вентилятор; Попередження про блокування ротора; Попередження про обмеження часу роботи двигуна; Попередження про підвищену напругу; Попередження про втрату фази (для режиму очікування); Попередження про знижений коефіцієнт потужності; Попередження про коротке замикання (для режиму Limp); Попередження про THD(U) - повне гармонійне спотворення; Попередження про перевантаження тиристора (SCR); Попередження про знижену напругу; Попередження про дисбаланс напруги
