Мережеві дроселі для перетворювачів частоти – призначення та необхідність використання
Мережеві дроселі або реактори - пристрої, призначені для поліпшення електромагнітної сумісності перетворювачів частоти з мережею живлення (як промислової так і від генераторів).
Застосування мережевих дроселів дозволяє:
а) усунути вплив несиметричності (перекіс) фаз живильної мережі та захистити перетворювач від провалів та імпульсних викидів мережевої напруги;
б) знизити емісію в мережу живлення вищих гармонік, що виникають в результаті роботи перетворювача;
в) знизити взаємний вплив кількох перетворювачів частоти при їх живленні від однієї лінії;
г) обмежити швидкість наростання пускових струмів перетворювача;
д) підвищити коефіцієнт потужності перетворювача.
е) продовження терміну служби конденсаторів у ланці постійного струму перетворювача.
Також завдяки ньому можна скоротити кількість теплових виділень до мінімальних показників. Вони постійно з'являються, коли працює перетворювач частоти. Відповідно збільшується експлуатаційний термін конденсатора.
Використання мережних дроселів дозволяє збільшити термін служби частоти перетворювача.
Таким чином ми рекомендуємо встановлювати мережеві дроселі за будь-якої якості мережі живлення.
При роботі імпульсних перетворювачів електричної енергії виникають пульсації, що спотворюють криву напруги мережі. Найбільш помітно вплив 5-ої, 7-ої, 11-ої, 13-ої гармонік.
Застосування мережного дроселя дозволяє знизити рівень паразитних гармонік в напрузі і забезпечити стабільність роботи приладів, що живляться від однієї лінії з частотним перетворювачем. Також установка мережевого дроселя дозволяє згладити стрибки і провали напруги живлення і знизити ймовірність аварійного зупинки частотного перетворювача при неякісній вхідній напрузі.

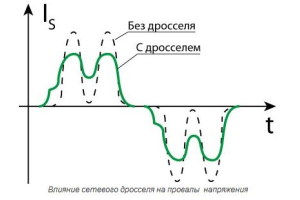

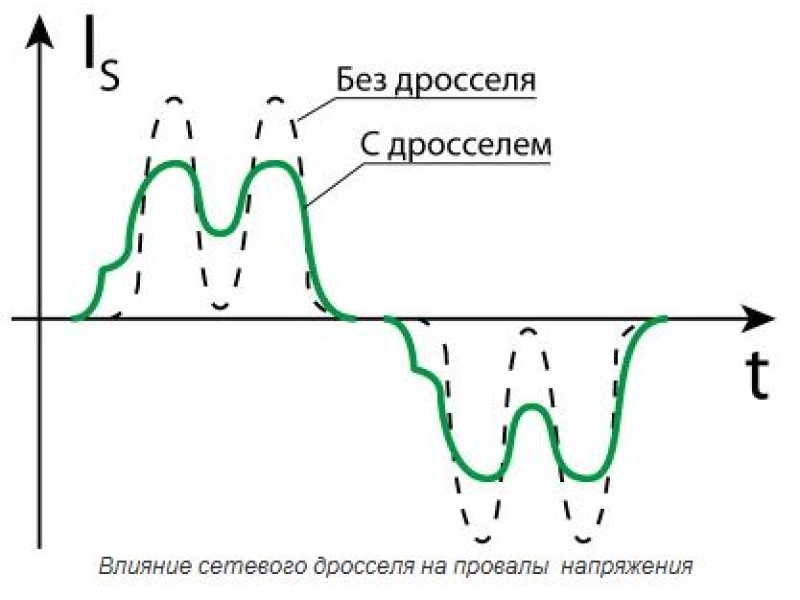

Неякісна вхідна напруга (стрибки, провали) погіршує роботу ПЧ і може призвести до аварії та зупинення частотника. Установка мережного дроселя дозволяє згладити провали напруги та знизити ймовірність аварійного зупинки ПЛВ при неякісній мережі.
Коли мережевий дросель не потрібен
- в мережі живлення немає потужних електроприладів, що мають великі пускові струми.
- мережа живлення має порівняно високий опір (низький струм короткого замикання).
- режим роботи ПЧ виключає різкі зміни потужності, при яких стрибкоподібно зростає споживаний струм.
- відповідно до рекомендацій виробника, для захисту ПЧ застосовуються напівпровідникові запобіжники, або захисні автомати характеристики.
Є великий запас за потужністю ПЧ по відношенню до двигуна.
Тим не менш, загалом використання мережевих дроселів значно підвищує термін служби та надійність роботи частотних перетворювачів.
