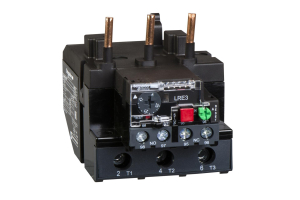

Що таке теплове реле перевантаження
Реле, що розмикає або замикає контакти з механізмом, що згинає, в результаті різниці коефіцієнтів розширення біметалу, що нагрівається струмом. Теплове реле включає магнітний контактор для захисту від перевантаження двигуна.
Де використовуються теплові реле навантаження?
Теплові реле перевантаження встановлюються в головному ланцюзі, коли електромеханічний захист є достатнім. Це захищає двигун у разі обриву фази чи перевантаження. Теплове реле навантаження безпосередньо не відключає навантаження. Натомість воно запускає один або кілька допоміжних контактів, які потім відключають двигун.
Найпоширеніші типи реле навантаження.
Реле перевантаження зазвичай бувають одного із двох типів: теплові реле або електричні реле. Механізм перевантаження всередині теплового реле складається з біметалічної пластини у поєднанні з нагрівальним елементом. Коли на нагрівальний елемент подається надмірний струм, біметалічна смуга згинається та розмикає нормально замкнутий контакт, розриваючи ланцюг. Вони мають регульовані номінальні значення струму задоволення різних вимог додатків. З іншого боку, електронні реле покладаються на електричні компоненти, які вимірюють струм, що протікає через них. Хоча вони більш точні та доступні для більшої кількості струмів, теплові реле можуть бути економічнішими.
Теплове реле перевантаження - це електричний захисний пристрій, призначений для відключення машини, приладу або установки від джерела живлення у разі пошкодження або перевантаження. Цей захист досягається за рахунок увімкнення різних типів термочутливих елементів для відключення живлення в умовах перевантаження. Ці термоелементи реагують на струм, споживаний компонентом, що захищається під час його роботи. Якщо компонент зазнає надмірного збільшення навантаження, фізичного зносу або пошкодження, величина споживаного струму відповідно збільшується. Це призведе до спрацювання термовимикача і відключення основного живлення від компонента, що захищається.
Потік струму через електричний пристрій є частиною динаміки електропостачання, що генерує тепло. Збільшення струму викликає пропорційне збільшення кількості тепла, що виділяється. Струм, що протікає через електроприлад, є добутком навантаження, якому піддається прилад. Знову ж таки, збільшення навантаження призводить до збільшення струму і тепла, що виділяється. Якщо це навантаження зросте до рівня, що перевищує розрахункові характеристики приладу, він перегріється і зрештою вийде з ладу.
Реле теплового навантаження призначені для запобігання пошкодженню або руйнуванню електричного обладнання, реагуючи на підвищення температури, спричинене струмом. Якщо температура підніметься вище номіналу реле, воно активує та відключить первинне живлення та запобігає пошкодженню обладнання. Це відключення досягається за рахунок механічного або електричного блокування між реле та основним джерелом живлення. Чутливий до температури компонент теплового реле перевантаження може бути простою біметалічною пластиною або складнішим електронним датчиком або зондом.
Біметалічна смуга у тепловому реле перевантаження складається з двох різнорідних металів, сплавлених разом. Різні характеристики металів означають, що вони нагріваються з різною швидкістю, що призводить до згинання смуги. Потім цей згинальний рух активує пристрій відключення. Електронне теплове реле перевантаження використовує датчик або зонд для зчитування поточної температури, що генерується. Потім мікропроцесор диктує, коли ланцюг розімкнеться і відключить основне джерело живлення залежно від заданих параметрів.
