EK1110 Beckhoff

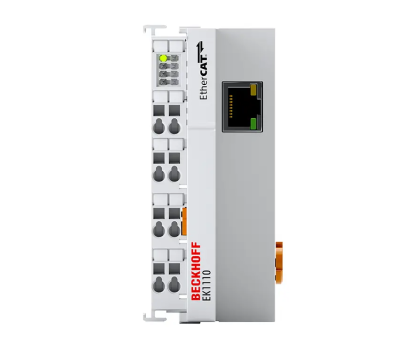

EK1110 Beckhoff – модуль розширення мережі EtherCAT

Beckhoff EK1110 — це модуль розширення EtherCAT Extension, призначений для подовження мережі EtherCAT у лінійній топології. Він встановлюється в кінці сегмента EtherCAT Terminal або після Embedded PC серії CX і перетворює внутрішню шину E-bus у стандартний інтерфейс 100BASE-TX Ethernet, що дозволяє продовжити мережу EtherCAT на відстань до 100 метрів за допомогою звичайного екранованого кабелю Ethernet Cat.5 або вище.

Модуль оснащений одним портом RJ45 і використовується для підключення наступного сегмента EtherCAT або окремих пристроїв EtherCAT. EK1110 не потребує адресації, програмування чи додаткового налаштування — після встановлення він автоматично стає частиною EtherCAT-мережі. Живлення електроніки здійснюється безпосередньо від E-bus, тому окреме джерело живлення не потрібне.

Завдяки електричній ізоляції між E-bus та Ethernet, мінімальній затримці передачі даних і високій надійності EK1110 широко застосовується для побудови розподілених систем автоматизації, виробничих ліній, роботизованих комплексів та іншого промислового обладнання.

Основні переваги
Подовження мережі EtherCAT до 100 м.
1 порт RJ45 (100BASE-TX).
Передача даних зі швидкістю 100 Мбіт/с.
Не потребує конфігурації або програмування.
Живлення від E-bus.
Електрична ізоляція 500 В між E-bus та Ethernet.
Мінімальна затримка передачі — приблизно 1 мкс.
Простий монтаж на DIN-рейку.
Повна сумісність з усіма EtherCAT-пристроями Beckhoff.
Компактна конструкція для промислових шаф керування.
Технічні характеристики
Характеристика    Значення
Серія    EtherCAT Terminals
Тип    EtherCAT Extension
Інтерфейс    1 × RJ45
Протокол    EtherCAT
Швидкість передачі    100 Мбіт/с
Максимальна довжина сегмента    100 м
Затримка передачі    приблизно 1 мкс
Живлення    від E-bus
Споживаний струм    близько 130 мА
Електрична ізоляція    500 В
Монтаж    DIN-рейка 35 мм
Ступінь захисту    IP20
Робоча температура    -25…+60 °C
Габарити    44 × 100 × 68 мм
Сфери застосування

EK1110 використовується для:

подовження ліній EtherCAT;
підключення віддалених модулів введення/виведення;
побудови розподілених систем автоматизації;
машинобудування;
роботизованих виробничих комплексів;
пакувального обладнання;
конвеєрних систем;
автоматизації технологічних процесів;
модернізації існуючих EtherCAT-мереж.
Чому варто купити Beckhoff EK1110

Beckhoff EK1110 є простим і надійним рішенням для збільшення довжини мережі EtherCAT без втрати продуктивності. Модуль забезпечує передачу даних у режимі реального часу, не потребує додаткового налаштування та легко інтегрується у будь-яку систему Beckhoff. Завдяки високій надійності, компактним розмірам і підтримці стандартної кабельної інфраструктури Ethernet EK1110 є оптимальним вибором для сучасних систем промислової автоматизації
