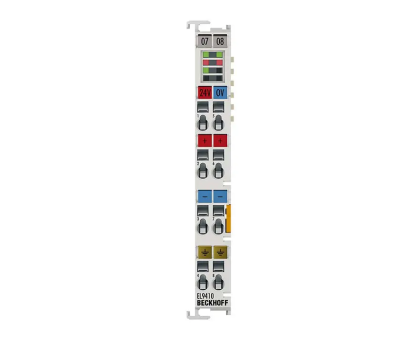

EL9410 Beckhoff

EL9410 Beckhoff – модуль живлення E-bus 24 В DC з діагностикою

Beckhoff EL9410 — це модуль живлення EtherCAT Terminal, призначений для додаткового живлення внутрішньої шини E-bus у системах Beckhoff. Він використовується в конфігураціях із великою кількістю модулів EtherCAT, коли стандартного струму, який забезпечує EtherCAT Coupler, вже недостатньо. EL9410 подає додаткові 2 А на E-bus, гарантуючи стабільну роботу всіх підключених терміналів. Крім цього, модуль дозволяє створити нову групу живлення 24 В DC для силових контактів із навантаженням до 10 А.

На відміну від моделі EL9400, термінал EL9410 оснащений функцією діагностики, яка відображається за допомогою світлодіодних індикаторів і передається в процесний образ EtherCAT. Це дозволяє швидко виявляти зниження напруги живлення або інші несправності, підвищуючи надійність системи автоматизації.

Модуль не потребує програмування чи налаштування — після встановлення він автоматично починає живити E-bus. Компактний корпус шириною 12 мм займає мінімум місця в електричній шафі та легко монтується на стандартну DIN-рейку. EL9410 широко застосовується у великих системах промислової автоматизації, де використовується значна кількість модулів вводу/виводу EtherCAT.

Основні переваги
Додаткове живлення E-bus струмом 2 А.
Вхідна напруга 24 В DC.
Живлення силових контактів до 24 В DC / 10 А.
Вбудована діагностика через LED та процесний образ EtherCAT.
Автоматичне відновлення живлення E-bus.
Гальванічна ізоляція 500 В між E-bus і польовим потенціалом.
Не потребує адресації або конфігурації.
Компактна ширина корпусу — 12 мм.
Простий монтаж на DIN-рейку.
Повна сумісність з усіма EtherCAT Terminal Beckhoff.
Технічні характеристики
Характеристика    Значення
Серія    EtherCAT Terminals
Тип    Модуль живлення E-bus
Вхідна напруга    24 В DC (-15% / +20%)
Вихідна напруга E-bus    5 В
Вихідний струм E-bus    2 А
Максимальний струм силових контактів    10 А
Діагностика    LED, процесний образ EtherCAT
Гальванічна ізоляція    500 В
Живлення    24 В DC
Монтаж    DIN-рейка 35 мм
Ступінь захисту    IP20
Робоча температура    -25…+55 °C
Габарити    12 × 100 × 68 мм
Сфери застосування

EL9410 використовується для:

збільшення доступного струму E-bus;
великих станцій EtherCAT із великою кількістю модулів;
створення нових груп живлення 24 В DC;
автоматизації виробничих ліній;
машинобудування;
роботизованих комплексів;
конвеєрних систем;
пакувального обладнання;
модернізації існуючих систем Beckhoff.
Чому варто купити Beckhoff EL9410

Beckhoff EL9410 забезпечує надійне додаткове живлення внутрішньої шини EtherCAT, що особливо важливо для систем із великою кількістю модулів вводу/виводу. Вбудована діагностика, можливість формування окремої групи живлення для силових контактів, компактні розміри та повна сумісність із платформою Beckhoff роблять EL9410 оптимальним рішенням для побудови масштабованих і високонадійних систем промислової автоматизації
