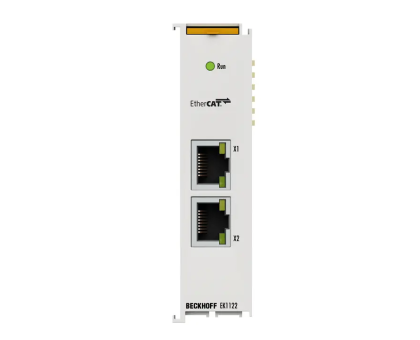

EK1122 Beckhoff – 2-портовий EtherCAT розгалужувач (Junction)

Beckhoff EK1122 — це 2-портовий EtherCAT розгалужувач (EtherCAT Junction), призначений для побудови зіркоподібної топології мережі EtherCAT. Модуль дозволяє створювати додаткові гілки EtherCAT у будь-якій точці системи без використання зовнішніх комутаторів, забезпечуючи високу швидкість передачі даних і просту інтеграцію нового обладнання.

EK1122 оснащений двома портами RJ45 (100BASE-TX) для підключення окремих сегментів EtherCAT або індивідуальних EtherCAT-пристроїв. Завдяки підтримці технології Hot Connect модуль дозволяє підключати та відключати окремі сегменти мережі без зупинки всієї системи, що особливо важливо для модульних виробничих ліній та обладнання зі змінними вузлами.

Компактний корпус EtherCAT Terminal встановлюється безпосередньо на DIN-рейку та живиться від E-bus, тому не потребує окремого джерела живлення чи конфігурації. За допомогою кількох модулів EK1122 можна легко побудувати масштабовану EtherCAT-мережу зі зіркоподібною структурою без втрати продуктивності.

Основні переваги
Побудова зіркоподібної топології EtherCAT.
2 порти RJ45 (100BASE-TX).
Передача даних зі швидкістю 100 Мбіт/с.
Підтримка технології Hot Connect.
Не потребує налаштування або адресації.
Живлення від E-bus.
Можливість створення модульного EtherCAT-хаба з кількох EK1122.
Простий монтаж на DIN-рейку.
Компактний корпус шириною близько 24 мм.
Повна сумісність з усіма пристроями EtherCAT Beckhoff.
Технічні характеристики
Характеристика    Значення
Серія    EtherCAT Terminals
Тип    EtherCAT Junction
Кількість портів    2 × RJ45
Протокол    EtherCAT
Швидкість передачі    100 Мбіт/с
Максимальна довжина сегмента    100 м
Затримка передачі    приблизно 1 мкс
Живлення    від E-bus
Споживаний струм    близько 220 мА
Монтаж    DIN-рейка 35 мм
Ступінь захисту    IP20
Робоча температура    -25…+60 °C
Габарити    приблизно 24 × 100 × 52 мм
Сфери застосування

EK1122 використовується для:

побудови зіркоподібних мереж EtherCAT;
розгалуження існуючих EtherCAT-ліній;
підключення віддалених модулів введення/виведення;
створення модульних виробничих ліній;
машинобудування;
роботизованих комплексів;
пакувального та конвеєрного обладнання;
автоматизації технологічних процесів;
модернізації існуючих систем керування.
Чому варто купити Beckhoff EK1122

Beckhoff EK1122 дозволяє легко масштабувати мережу EtherCAT та створювати зручну зіркоподібну топологію без використання додаткових промислових комутаторів. Підтримка Hot Connect, висока швидкість передачі даних, відсутність необхідності у конфігурації та повна сумісність із системою Beckhoff роблять цей модуль оптимальним вибором для сучасних систем промислової автоматизації. Завдяки компактним розмірам і простому монтажу EK1122 забезпечує надійну роботу EtherCAT-мереж навіть у складних промислових умовах.
