EL2904 Beckhoff – TwinSAFE модуль безпечних цифрових виходів EtherCAT

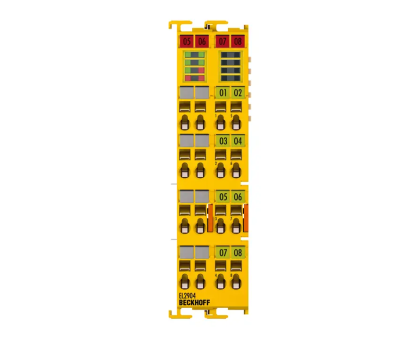

Beckhoff EL2904 — це модуль безпечних цифрових виходів серії TwinSAFE, призначений для керування виконавчими механізмами в системах функціональної безпеки на базі EtherCAT. Термінал оснащений 4 безпечними цифровими виходами 24 В DC з максимальним струмом 0,5 А на канал і використовується для керування контакторами, реле, сигнальними лампами, електромагнітними клапанами та іншими виконавчими пристроями, що входять до контуру безпеки. Виходи керуються через протокол Safety over EtherCAT (FSoE) контролером TwinSAFE Logic. У разі виявлення несправності модуль автоматично переводить усі виходи в безпечний стан (Fail-Safe).

EL2904 підтримує інтегроване вимірювання струму на кожному виході, тестові імпульси для контролю справності каналів і виявлення коротких замикань. За необхідності можна активувати стандартні виходи, які працюють паралельно із безпечними виходами через логічну функцію AND, що забезпечує швидке перемикання під керуванням стандартного ПЛК при збереженні всіх вимог функціональної безпеки. Параметри безпеки автоматично завантажуються з TwinSAFE Logic після запуску системи, що значно спрощує обслуговування та заміну модуля.

Завдяки відповідності міжнародним стандартам SIL 3 та PL e (Cat. 4) EL2904 широко застосовується у сучасних системах автоматизації машин, виробничих ліній, робототехніки та іншого промислового обладнання, де необхідне надійне керування виконавчими пристроями систем безпеки.

Основні переваги
4 безпечні цифрові виходи 24 В DC.
Максимальний струм навантаження 0,5 А на канал.
Протокол TwinSAFE / Safety over EtherCAT (FSoE).
Інтегроване вимірювання струму виходів.
Контроль каналів за допомогою тестових імпульсів.
Виявлення коротких замикань і несправностей.
Можливість використання стандартних виходів разом із безпечними.
Автоматичне завантаження параметрів із TwinSAFE Logic.
Монтаж на DIN-рейку 35 мм.
Відповідність стандартам IEC 61508 SIL 3 та EN ISO 13849-1 Cat. 4, PL e.
Технічні характеристики
Характеристика    Значення
Серія    TwinSAFE
Тип    Безпечний цифровий модуль виходів
Кількість виходів    4
Напруга виходів    24 В DC
Максимальний струм    0,5 А на канал
Протокол    TwinSAFE / Safety over EtherCAT (FSoE)
Час реакції    ≤ часу Watchdog (налаштовується)
Монтаж    DIN-рейка 35 мм
Ступінь захисту    IP20
Габарити    24 × 100 × 68 мм
Робоча температура    -30…+55 °C (залежно від версії)
Сертифікація    SIL 3, PL e (Cat. 4)
Сфери застосування

Модуль EL2904 використовується для безпечного керування:

силовими контакторами;
проміжними реле;
електромагнітними клапанами;
сигнальними лампами;
блокуванням захисних дверей;
приводами та сервосистемами;
системами аварійної зупинки обладнання;
автоматизованими виробничими лініями;
роботизованими комплексами;
пакувальними та конвеєрними машинами.
Чому варто купити Beckhoff EL2904

Beckhoff EL2904 є надійним рішенням для побудови систем функціональної безпеки, де необхідне безпечне керування виконавчими механізмами. Поєднання TwinSAFE, EtherCAT, інтегрованої діагностики, контролю струму та відповідності міжнародним стандартам SIL 3 і PL e дозволяє використовувати модуль у найвідповідальніших промислових застосуваннях. Завдяки простій інтеграції з обладнанням Beckhoff і автоматичному завантаженню параметрів безпеки EL2904 забезпечує високу надійність, швидке введення в експлуатацію та мінімальні витрати на сервісне обслуговування.
