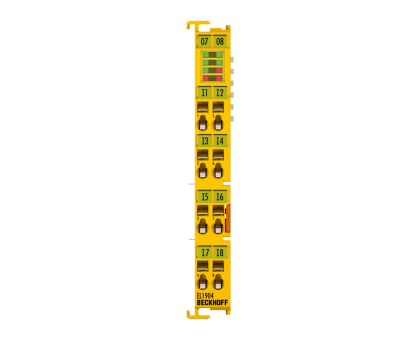

EL1904 Beckhoff

EL1904 Beckhoff – TwinSAFE модуль безпечних цифрових входів EtherCAT

Beckhoff EL1904 — це модуль безпечних цифрових входів серії TwinSAFE, призначений для побудови систем функціональної безпеки на базі EtherCAT. Термінал оснащений 4 безпечними цифровими входами 24 В DC для підключення аварійних кнопок, кінцевих вимикачів, дверних вимикачів безпеки, світлових завіс та інших пристроїв безпеки. Дані передаються за протоколом Safety over EtherCAT (FSoE) до контролера TwinSAFE, де виконується обробка логіки безпеки.

EL1904 підтримує одноканальне та двоканальне підключення датчиків безпеки, контроль короткого замикання між каналами (cross-circuit detection), а також індивідуальне тестування кожного входу. Параметри безпеки не зберігаються всередині модуля, а автоматично завантажуються із контролера TwinSAFE під час запуску системи, що значно спрощує обслуговування та заміну обладнання.

Компактний корпус шириною лише 12 мм дозволяє ефективно використовувати місце в електричній шафі, а підтримка міжнародних стандартів SIL 3 та PL e (Cat. 4) робить EL1904 придатним для застосування у відповідальних промислових системах автоматизації.

Основні переваги
4 безпечні цифрові входи 24 В DC.
Передача даних через TwinSAFE (Safety over EtherCAT, FSoE).
Підтримка одноканальної та двоканальної схеми підключення.
Контроль короткого замикання між каналами.
Індивідуальне тестування кожного входу.
Автоматичне завантаження параметрів безпеки із TwinSAFE Logic.
Компактна ширина корпусу — 12 мм.
Простий монтаж на DIN-рейку.
Відповідність вимогам IEC 61508 SIL 3 та EN ISO 13849-1 Cat. 4, PL e.
Технічні характеристики
Характеристика    Значення
Серія    TwinSAFE
Тип    Безпечний цифровий вхід
Кількість входів    4
Напруга входів    24 В DC
Протокол    Safety over EtherCAT (FSoE)
Час реакції    близько 4 мс
Монтаж    DIN-рейка 35 мм
Ступінь захисту    IP20
Ширина    12 мм
Робоча температура    згідно специфікації Beckhoff
Сертифікація    SIL 3, PL e (Cat.4)
Сфери застосування

EL1904 використовується у системах промислової автоматизації та функціональної безпеки для:

аварійних кнопок Stop;
дверних вимикачів безпеки;
світлових бар'єрів і світлових завіс;
кінцевих вимикачів захисних огорож;
двоканальних датчиків безпеки;
роботизованих комплексів;
автоматизованих виробничих ліній;
пакувального, конвеєрного та верстатного обладнання.
Чому варто купити Beckhoff EL1904

EL1904 забезпечує високий рівень функціональної безпеки при мінімальних габаритах. Завдяки підтримці TwinSAFE та EtherCAT модуль легко інтегрується в сучасні системи керування Beckhoff, дозволяючи реалізувати надійний контроль аварійних та захисних пристроїв відповідно до міжнародних вимог безпеки. Він є оптимальним рішенням для побудови сучасних систем автоматизації машин та виробничих комплексів.
