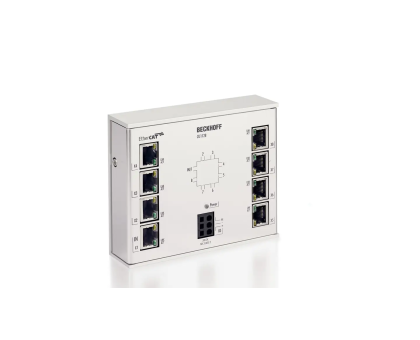

CU1128 Beckhoff – 8-портовий EtherCAT Hub / Junction
Beckhoff CU1128 — це промисловий 8-портовий EtherCAT junction (розгалужувач), призначений для побудови розгалужених EtherCAT-мереж із топологією лінія, дерево або зірка. Пристрій дозволяє підключити кілька EtherCAT-сегментів в одній точці та є зручним рішенням для розподілених систем автоматизації.
Модуль має 8 портів RJ45. Порт 1 використовується як вхідний, а порти 2–8 призначені для підключення додаткових EtherCAT-сегментів, станцій EK1100, EtherCAT Box та інших EtherCAT-пристроїв. CU1128 може замінити кілька окремих EtherCAT junction-модулів, що дозволяє компактніше організувати мережеву інфраструктуру.
CU1128 підтримує функцію Hot Connect, яка дозволяє підключати та відключати окремі EtherCAT-сегменти під час роботи системи за умови підтримки з боку EtherCAT Master. Важливо: пристрій не є звичайним Ethernet-комутатором і призначений саме для побудови EtherCAT-топології.
Основні переваги
- 8-портовий EtherCAT Hub / Junction.
- Підтримка топологій лінія, дерево та зірка.
- 8 × RJ45.
- Швидкість передачі 100 Мбіт/с.
- Порт 1 — вхід EtherCAT.
- Порти 2–8 — для підключення EtherCAT-сегментів.
- Підтримка Distributed Clocks.
- Підтримка Hot Connect.
- Затримка передачі близько 1 мкс на порт.
- Відстань між станціями до 100 м.
- Вбудована індикація Link/Activity.
- Не потребує конфігурації для базової роботи.
- Живлення 24 В DC.
- Монтаж на стандартну DIN-рейку 35 мм.
Технічні характеристики
| Характеристика | Значення |
|---|---|
| Серія | CUxxxx Infrastructure Components |
| Тип | EtherCAT Junction / Hub |
| Кількість портів | 8 |
| Інтерфейс | 8 × RJ45 |
| Протокол | EtherCAT |
| Швидкість передачі | 100 Мбіт/с |
| Стандарт Ethernet | 100BASE-TX |
| Кабель | Екранований Ethernet/EtherCAT, мін. Cat.5 |
| Відстань між станціями | До 100 м |
| Порт 1 | EtherCAT IN |
| Порти 2–8 | EtherCAT branches |
| Distributed Clocks | Так |
| Hot Connect | Так |
| Затримка | Приблизно 1 мкс на порт |
| Живлення | 24 В DC |
| Допустима напруга живлення | 18…30 В DC |
| Споживання струму | Типово від 140 мА для новіших HW-версій |
| Ступінь захисту | IP20 |
| Робоча температура | -25…+60 °C для HW 08 і новіших |
| Монтаж | DIN-рейка 35 мм |
| Габарити | 122 × 100 × 38 мм |
| Вага | Близько 430 г |
Особливості використання
CU1128 особливо зручний у великих EtherCAT-системах, де потрібно розвести мережу на кілька напрямків. Наприклад, від одного EtherCAT Master можна окремо підключити:
- станції вводу/виводу;
- EtherCAT Box;
- сервоприводи;
- віддалені шафи керування;
- окремі модулі машин або виробничих ліній.
Варто врахувати, що через внутрішню архітектуру CU1128 у конфігураторі EtherCAT він може відображатися як три внутрішні EtherCAT Slave-пристрої, хоча фізично це один модуль.
Сфери застосування
Beckhoff CU1128 використовується для:
- побудови розгалужених EtherCAT-мереж;
- створення зіркоподібної топології;
- автоматизації виробничих ліній;
- машинобудування;
- роботизованих комплексів;
- пакувального обладнання;
- конвеєрних систем;
- модульних машин;
- розподілених систем вводу/виводу;
- підключення віддалених EtherCAT-станцій.
Чому варто купити Beckhoff CU1128
Beckhoff CU1128 — це компактне та надійне рішення для побудови складної EtherCAT-інфраструктури. Завдяки 8 портам RJ45, підтримці Distributed Clocks, Hot Connect і можливості створення топології лінія, дерево або зірка модуль дозволяє значно спростити структуру великих систем автоматизації.
CU1128 особливо вигідний у випадках, коли в одній точці необхідно організувати відразу кілька EtherCAT-відгалужень — замість встановлення кількох окремих junction-модулів.
